常見的
ABS 、PP 材料線膨脹系數高（
ABS 約 8.1×10??/℃
），高溫下易熱脹冷縮。 POM 材料收縮率達 2%-3%
，普通工程塑料如 PA66 吸水率約 1.5%
，水分影響熔體流動性，加劇變形風險。
|
工藝參數 |
問題表現 |
影響結果 |
|
熔體溫度 |
過高（
>250℃ ）或過低（<200℃）
|
過度軟化
/ 充模不足，內應力增加
|
|
保壓壓力 |
低于注射壓力
60% |
收縮補償不足，表面縮水 |
|
冷卻時間 |
不均（溫差
> 8℃）
|
局部應力集中，幾何變形 |
葉片壁厚差若超過
0.5mm，冷卻速率差異會導致收縮不一致。輪轂與葉片連接過渡半徑小于 1mm 時，葉輪高速旋轉（
>3000rpm）易因離心力產生形變，實測變形量可達 0.3mm
。
葉輪在 60℃ 以上環境長期工作，材料拉伸強度每年下降 5%-8%。溫差超 30℃ 的頻繁冷熱循環，會使材料疲勞，變形概率提升 3 倍。
1. 高性能材料選型
|
材料類型 |
代表型號 |
關鍵性能指標 |
適用場景 |
|
耐高溫塑料 |
PEEK CF30 |
耐溫
- 100℃~260℃ ，收縮率 0.4%-0.7%（含玻纖取向）
|
商用高溫場景 |
|
增強工程塑料 |
30%GF-PP |
剛性提升
50%，收縮率降至 0.8%，模具澆口需從
1.2mm 增至 1.8-2.0mm
|
家用場景 |
|
低吸濕材料 |
PPS GF40 |
吸水率
≤0.02% ，流動方向收縮率 0.2-0.4%，垂直方向
0.6-0.8%
|
潮濕環境或頻繁清洗場景 |
2. 改性工藝優化
添加
15%-30% 玻璃纖維（GF），可使材料彈性模量提升
60%-80% 。加入 2%
納米二氧化硅（ SiO? ），能改善材料導熱均勻性。
溫度閉環控制
PEEK 材料熔體溫度控制在 390±5℃，模具采用
H13 電渣重熔鋼材（硬度 52-54HRC
） ，模溫機使用導熱油，模具溫度保持在 180-200℃。冷卻系統主流道直徑
10mm ，分支 8mm 螺旋水道，確保雷諾數
> 4000 。
壓力
- 時間曲線優化保壓分兩段：一段保壓為注射壓力的 75%，持續
10s ；二段保壓為 50%
，持續 15s 。減壓速率控制在 5MPa/s
以?xún)?nèi)。
1. 葉片幾何優化
葉片厚度統一為
2.5±0.1mm，增加 1.5° 脫模斜度，采用
NACA 翼型截面，并在葉片背面增加 3
條寬度 1mm 的弧形導流槽。
2. 輪轂強化結構
輪轂內部設置
4 條高度 2mm 的加強筋（夾角
90°），根部設計 0.5mm
圓角，筋條厚度不超過輪轂壁厚的 60%。葉片與輪轂連接部采用
R3mm 圓角過渡。
內置 PT100 溫度傳感器，當物料溫度 > 70℃時，自動降低攪拌轉速。設置 5 分鐘間隔冷卻機制。噴涂 5-10μm 厚度的聚四氟乙烯（ PTFE ）涂層，降低表面摩擦系數 30% 。
材料驗證：完成
3 種候選材料的熱變形測試（GB/T 1633）和收縮率測定（
GB/T 11336） 。
模具迭代：通過
Moldflow 模擬，模具精度控制在 ±0.03mm（關鍵尺寸） 。
工藝調試：采用正交試驗法（
L9 (3?)）優化參數。
量產驗證：
500 件樣品進行壽命測試，模擬每天工作 2 小時，持續
180 天。
|
檢測項目 |
優化后標準 |
檢測方法 |
|
徑向變形量 |
≤0.1mm |
三坐標
+ 影像測量?jī)x組合
|
|
縮水率 |
0.6%-0.7% |
投影測量?jī)x
+ 三次稱重法（水煮去應力）
|
|
高溫壽命 |
≥500
小時
|
70℃恒溫
+ 1500-3500rpm 變頻負載循環
|
|
冷熱循環次數 |
≥150
次
|
-20℃~60℃循環測試（
GB/T 2423.3）
|
材料選擇：家用選
30% GF-PP，新料與回料比例≤3:1 。
模具設計：葉片脫模斜度
= 0.8°+0.01× 葉片高度，冷卻水道與型腔距離
= 2× 制品厚度（mm
）且 ≥15mm。
生產調試：遵循
“先調模溫后調壓，保壓時間看壁厚；縮水先查排氣槽，變形必檢冷卻道；首件連打十模穩，再談量產合格品”
原則。
以上方案是注塑模具廠師傅 從模具制造可行性與生產缺陷處理出發，將技術方案與實際生產深度結合，有效解決葉輪縮水變形問題。

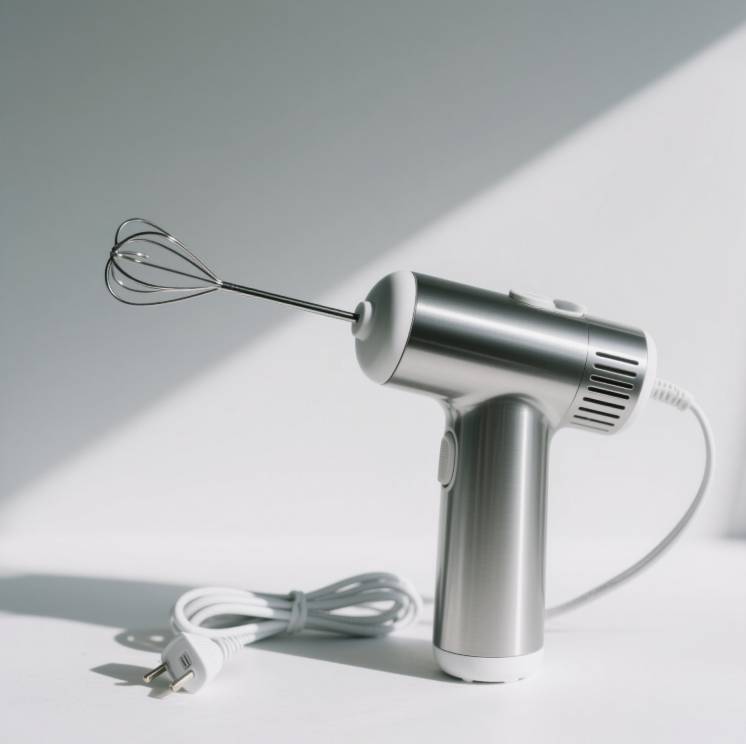

【本文標簽】 電動牛奶攪拌器注塑
